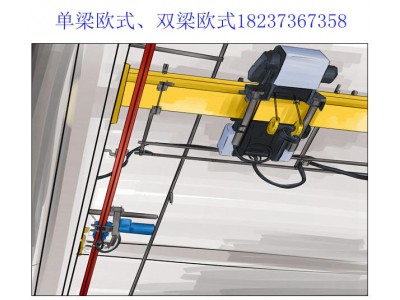

1、四川凉山欧式起重机销售厂家18237367358介绍单梁欧式行车的电气控制系统主要由电源系统、控制电路、驱动系统、保护装置等部分组成，以下是详细介绍：
一、电源系统
（1）供电方式：通常采用三相五线制供电，即三根相线（L1、L2、L3）、一根零线（N）和一根地线（PE）。这种供电方式能保证电气设备的稳定运行和人员安全。电源通过滑触线或电缆传输到行车上的电气设备。
（2）电源引入装置：常见的有集电器，它与滑触线紧密接触，将电源引入行车。集电器应具有良好的导电性和耐磨性，以确保可靠的电源传输。
二、控制电路
（1）主控制电路：用于控制行车的起升、下降、大车运行和小车运行等主要动作。由接触器、继电器、熔断器等电气元件组成，通过控制这些元件的通断来实现对电机的控制。例如，通过闭合相应的接触器，使电机接通电源，实现行车的不同运动。
（2）控制按钮盒：是操作人员控制行车的主要设备，通常安装在行车的操作台上或悬挂式操作手柄上。按钮盒上设有起升、下降、前进、后退、左行、右行等按钮，以及急停按钮等。按钮的布局应符合人体工程学原理，方便操作人员操作，且具有良好的触感和耐用性。
（3）PLC 控制系统：很多单梁欧式行车采用可编程逻辑控制器（PLC）来实现控制功能。PLC 具有编程灵活、可靠性高、抗干扰能力强等优点。它可以根据预设的程序对行车的各种动作进行精确控制，并能方便地实现各种复杂的控制逻辑，如多速运行、定位控制等。
三、驱动系统
（1）起升驱动：一般采用变频电机驱动起升机构。变频器可以精确控制电机的转速，从而实现对起升速度的无级调节。在起升过程中，根据不同的负载情况，变频器可以自动调整电机的输出转矩，保证起升过程的平稳性和安全性。
（2）运行驱动：大车和小车的运行驱动通常也采用变频电机。通过变频器控制电机的正反转和转速，实现行车在水平方向上的精确移动。运行驱动系统还包括减速机、联轴器等部件，将电机的动力传递给车轮，带动行车运行。
四、保护装置
（1）过载保护：通过安装在电路中的热继电器或电子式过载保护器来实现。当电机负载电流超过额定值时，过载保护装置会自动切断电路，防止电机因过载而损坏。
（2）短路保护：由熔断器或断路器来实现。当电路中出现短路故障时，熔断器的熔体熔断或断路器自动跳闸，迅速切断电源，保护电气设备免受短路电流的损坏。
（3）限位保护：包括起升限位和运行限位。起升限位开关安装在起升机构的上方和下方，当吊钩上升或下降到极限位置时，限位开关动作，切断起升电路，防止吊钩冲顶或过放。运行限位开关安装在大车和小车的轨道两端，当行车运行到极限位置时，限位开关触发，停止行车的运行， 五、避免发生碰撞事故。
（1）零位保护：确保行车在启动前，所有控制手柄都处于零位。只有当所有手柄都在零位时，才能接通电源启动行车，防止行车误动作。
（2）接地保护：将行车的金属外壳和电气设备的金属外壳通过接地线可靠接地。当设备发生漏电故障时，电流会通过接地线流入大地，避免人员触电伤亡。
2、此外，一些先进的单梁欧式行车电气控制系统还可能具备故障诊断功能，能够自动检测电气系统中的故障，并通过显示屏或指示灯显示故障信息，方便维修人员快速定位和排除故障。
