SOLIDWORKS2025在装配体设计方面的改进包括了草图绘制的优化

 随着SOLIDWORKS 2025版本的发布，这款备受欢迎的CAD软件再次为工程师和设计师们带来了众多创新和改进。特别是在装配体设计方面，SOLIDWORKS 2025不仅提升了整体设计效率，还显著优化了草图绘制功能，使得设计过程更加流畅和有效。本文将详细介绍SOLIDWORKS 2025在装配体设计方面，特别是草图绘制方面的改进。



草图绘制的优化



SOLIDWORKS 2025在草图绘制方面进行了多项优化，使得设计师们能够更加有效地完成设计任务。

1.通过XYZ点生成曲线：新版本支持通过XYZ点生成曲线，并允许用户选择不同的坐标系统。这一功能大大增强了草图绘制的灵活性和精度。设计师们可以更加准确地控制草图的方向和位置，从而满足复杂设计的需求。

2.曲线起点位置选择：SOLIDWORKS 2025还新增了曲线起点位置的选择功能，使用户能够更加准确地控制草图的方向和起始点。这一改进有助于设计师在绘制复杂草图时保持更高的精度和一致性。

3.快速创建构造边线：新版本在转换实体选项中添加了“作为构造线”功能，可以快速创建构造边线供设计参考。这一功能简化了设计过程，提高了设计效率。

4.自动修复几何关系或尺寸：在特征修改或零件丢失导致悬空尺寸的情况下，设计师们现在可以通过鼠标右键单击尺寸并选择“自动修复几何关系或尺寸”来快速修复草图中的错误。这一功能大大减少了手动修正的时间和精力，提高了设计的准确性和效率。

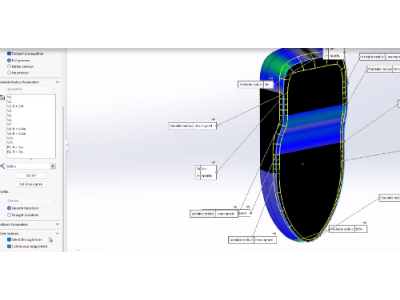

5.连续边线混合功能：在创建圆角时，SOLIDWORKS 2025引入了连续边线混合功能，使得不同直径类型的交接处能够更加连贯光滑。这一改进不仅提高了设计的美观性，还减少了模型整体的三角形数量，降低了软件计算时间。



装配体设计方面的其他改进



除了草图绘制方面的优化外，SOLIDWORKS 2025在装配体设计方面也进行了多项改进。

1.计算装配体质量属性性能提升：新版本在计算装配体质量属性时实现了性能的显著提升。对于大型装配体，将质量属性的精度调至高数后，计算性能得到了改善。这一改进大大减少了设计人员在计算质量属性时的等待时间，提升了整体设计效率。

2.装配体模型内部草图显示改进：在SOLIDWORKS 2025中，装配体模型内部草图的显示可用性得到了改进。设计师现在可以直接在图形区域中选择模型的草图，这对于诸如配合、测量或阵列之类的命令非常有帮助。这一改进提高了设计效率和准确性。

3.插入包含退回状态零部件的改进：新版本允许设计师插入包含退回状态的零部件，而无需担心软件阻止此工作流。插入后，存在退回元素的零部件特征将以压缩状态展示，这大大减少了查找和修正退回特征元素的时间。设计师可以先将存在退回元素的零部件正常插入进来以完成当前的工作，至于存在的退回元素图档完全可以在项目后期审图的过程中审查再加以修正。这一改进提高了设计的灵活性和效率。

4.干涉检测和性能评估改进：SOLIDWORKS 2025在干涉检测和性能评估方面也进行了改进。新版本提供了更详细的干涉信息，包括干涉的位置、类型和大小等，使得设计师能够更准确地定位和解决干涉问题。同时，性能评估功能也得到了增强，设计师可以查看过时文档的数量、打开装配体所需的时间以及三角形图形总数等统计信息，从而优化装配体的性能表现。
