　　道岔打磨机以进口四冲程汽油机作为动力，结构合理、效率高。

　　主要

　　工作原理：

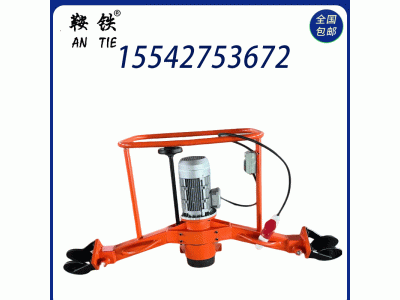

　　电动仿形打磨机GM-2.2以电动机为动力(回转运动)，通过同步带轮传递给杯型砂轮使其产生回转运动，同时通过一个能转的手轮来调整砂轮的进给量，从而达到打磨钢轨的目的。

　　技术参数

　　1、电动机型式/立式Y型、电压380V、频率50Hz

　　2、额定功率/2.2Kw/ 2850r/min

　　3、砂轮形式/树脂厚壁杯形砂轮

　　4、砂轮尺寸(外径×内径×厚度)150×56×70 mm

　　5、砂轮进给方式/手动，带锁紧/Manual, with locking

　　6、每次磨削进给量/0.3~0.5 mm

　　7、砂轮总进给量/45 mm

　　8、砂轮进给精度/≤0.10 mm

　　9、砂轮倾斜范围/单向90°

　　10、仿形功能/可实现对不同型号钢轨的外缘轮廓仿形打磨

　　11、整机质量/42kg

　　12、外形尺寸/1460×470×770mm

　　13、适用范围P43~P60kg/m型钢轨

　　汽油机型号 GX160

　　功率 4.0kW

　　汽油机转速 3600r/min

　　砂轮工作转速 3500r/min

　　砂轮规格 P250×25×127

　　砂轮线速度 50m/s

　　总重 106kg

　　使用方法：

　　1.磨轨机装的GX160小型汽油机(电动机)，在正常情况下一般拉绳3～5次即可起动。如未能起动，不要无休止地拉动起动绳，应按汽油机故障内容逐项检查排除后再行起动。

　　2.汽油机要空载起动，油门放到小量，新汽油机要有磨合期。当汽油机转速达到1500～2000r/min以上时，离合器才可接合。

　　3.汽油机燃油严格按汽油和机油的容积比20：1配制。新汽油机开始使用的15h内，燃油容积比按15：1配制。

　　4.由于现场作业风沙尘土较大，严禁在未装空气滤清器的情况下作业。

　　5.本机砂轮每次进给量要适中，一般在0.05～0.2mm，并要和走行速度相配合，进给量大时，走行速度要相应调慢。

　　6.汽油机转速在出厂时已调好，限速片及弹簧的位置不能随意更动。若检修变动位置，重新校验。

　　7.汽油机调速室为飞贱润滑，每使用50h须检查调速室的油面高度(须将机器躺倒，使气缸处于直立位置10～15min，待润滑油完全流回调速室油底壳后，再旋出油尺检查。

　　8.汽油机输出端轴端油封经长期使用后，因密封不严能使调速室的润滑油漏出，故使用500h后应予更换。

　　9.打磨机垂直和横向丝杠要加注机油润滑。
