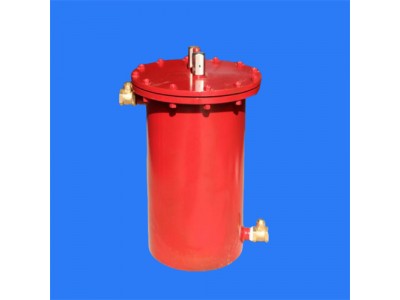

点击图片查看原图
一、 CWG－FY型负压自动放水器的结构与性能等参数
（1）结构
负压自动放水器主要由通大气阀1、负压平衡管2、托盘3、侧导向杆4、磁铁5、中心导向杆6、外筒7、放水阀保护罩8、放水阀9、导向座10、浮漂11、进水阀12等组成。
（2）性能
适用负压范围：0～-0.09Mpa
自动放水速度：7L／min（间歇放水）
（3）外形尺寸与重量
外形尺寸（长×宽×高）： 415*330*440 mm
重 量： 约31kg
注：可以根据使用单位的实际需求定做所需产品。
二、自动放水器的安装
1. 自动放水器安装在管路的低洼处。
2. CWG－ZY型正压自动放水器的进水管直接与抽放管路连接（管路下部焊一节2"短节）
3. CWG－FY型负压自动放水器的安装地点管路上部焊上一个1／2"的管短节（如果是吊起来的管路，可以在管路中心线以上任何位置），下部焊接一个1.5"的管短节
4.上述短节处各安装一个阀门，以便维修放水器时使之与抽放管路断开。
5.连接管可以用夹布胶管或钢管（好用胶管，以便安装与维修）。
6.如果抽放管路内脏污较多，在管路与放水器之间要安装一个沉淀器，沉淀器由用户自备。沉淀器一个进水口（1.5"），一个出水口（3／4"），只要能将管路中的赃物沉淀下来以便放水器正常工作就行。管路中赃物较少的地方可以不安装沉淀器。
7.放水器进水口需要低于管路底部。
8.放水器中心线要尽量铅直，与水平垂直偏差在±10°。
