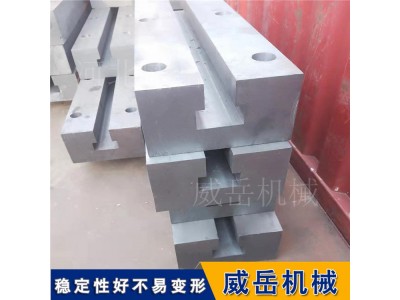

教您如何一目了然的看懂T型槽地轨加工步骤

一、加工前期准备：打好精度基础

前期准备是避免加工中出现偏差的关键，核心围绕“材料适配”和“设备调试”展开，具体分为3个关键动作：

1. 原材料甄选与预处理：优先选用HT200-HT300灰口铸铁，这类材料具有良好的耐磨性和减震性，适配地轨长期承重需求。原材料进场后需进行时效处理——自然时效2-3个月或人工时效（200-300℃保温4-6小时），目的是消除铸造应力，防止加工后变形。预处理后需检查材料外观，确保无裂纹、砂眼等缺陷。

2. 设备与工具校准：加工核心设备为龙门铣床、端面铣床，辅助工具包括游标卡尺（精度0.02mm）、水平仪（精度0.02mm/m）、T型槽专用铣刀。开工前需校准设备主轴跳动量（≤0.01mm），调整铣刀同心度，同时用水平仪找平工作台，确保设备处于稳定工作状态。

3. 工件装夹固定：将预处理后的铸铁毛坯放在工作台中央，采用“多点均匀夹紧”方式固定——在毛坯四角及中间位置用压板压紧，夹紧力需均匀（避免过紧导致毛坯变形），同时用百分表校正毛坯平面，确保毛坯与工作台平行度误差≤0.03mm/m。

二、核心加工流程：从毛坯到成型

此阶段是加工核心，按“平面粗加工→平面精加工→T型槽开槽→T型槽精修”的顺序推进，每个步骤都有明确的精度要求：

1. 首先：平面粗加工——去除余量：使用端面铣刀对毛坯上下表面进行粗铣，主要目的是去除铸造余量（每面留2-3mm精加工余量）。加工参数：铣刀转速800-1000r/min，进给速度100-150mm/min，切削深度3-5mm。加工后表面粗糙度控制在Ra12.5μm以内，平面度误差≤0.1mm/m。

2. 其次：平面精加工——保障基准精度：更换精铣刀（刀头采用硬质合金材质），对粗加工后的表面进行精铣，去除预留余量。加工参数：转速1200-1500r/min，进给速度50-80mm/min，切削深度0.5-1mm。此步骤需主要控制平面度（≤0.05mm/m）和表面粗糙度（Ra3.2μm以内），这是后续T型槽加工的基准面，精度一定达标。http://www.chinaweiyue.com/

3. 第三步：T型槽开槽（粗铣）——勾勒槽型轮廓：根据设计要求（如T型槽宽度、深度、间距），先使用立铣刀铣出直槽（即T型槽的“竖边”部分），再更换T型槽粗铣刀铣出槽的“横边”部分。加工参数：转速600-800r/min，进给速度80-100mm/min，每次切削深度2-3mm。粗铣后需预留0.5-1mm精修余量，同时检查槽间距误差（≤0.1mm）。

4. 第四步：T型槽精修——确保槽型精度：更换T型槽精铣刀，对槽壁、槽底进行精修，主要优化槽口与槽底的垂直度（≤0.02mm/100mm）和表面粗糙度（Ra3.2μm以内）。加工参数：转速1000-1200r/min，进给速度40-60mm/min，切削深度0.3-0.5mm。精修过程中需用塞规实时检查槽宽精度，确保符合设计公差（通常为H7级）。

三、精度保障环节：消除应力+二次校准

T型槽地轨加工后易因应力残留导致变形，需通过“二次时效+精度复校”巩固精度，具体为2个关键步骤：

1. 二次时效处理：精修完成后，将工件放入时效炉进行低温时效（150-200℃保温6-8小时），缓慢释放加工过程中产生的应力，这是防止后期使用中变形的核心手段。

2. 整个精度检测：时效后进行结果检测，主要检查4项指标：①平面度（用水平仪检测，误差≤0.05mm/m）；②T型槽间距（用游标卡尺检测，误差≤0.05mm）；③槽垂直度（用直角尺检测，误差≤0.02mm/100mm）；④表面质量（无划痕、毛刺，粗糙度Ra3.2μm以内）。检测不合格需返回精修环节重新处理。

四、成品收尾：清洁与标识

加工完成后，用高压气枪吹净槽内铁屑，再用棉布擦拭表面油污，较后在工件表面标注型号、规格、加工日期及合格标识，完成全套加工流程。

核心总结：T型槽地轨加工的关键逻辑是“基准先行（平面精加工）→分步铣削（粗铣+精修）→应力控制（二次时效）”，只要把控好每个环节的精度指标，就能确保成品符合使用要求。
