高深莫测的铸铁平台精度检测方法

一、检测前置条件：标准环境与基础准备

高精度检测的前提是消除环境与基础条件对结果的干扰，这是保障检测准确性的核心基础：

1. 环境控制：检测环境需满足温度20±2℃、相对湿度≤65%的标准要求，避免温度波动（温差≤2℃/h）与振动干扰，可配备恒温恒湿实验室与防振地基。同时保证环境清洁度，防止粉尘、油污附着于平台表面或检测仪器工作面。

2. 平台预处理：先用压缩空气清除平台表面铁屑、粉尘，再用中性清洁剂擦拭工作面，晾干后涂抹薄层防锈油保护。检测前需确认平台无裂纹、砂孔、夹渣等铸造缺陷，支撑脚稳固，必要时进行24小时静置时效，释放运输或放置过程中产生的临时应力。

3. 仪器校准：所有检测器具需提前校准，确保精度等级高于被检测平台1-2级，其示值误差不超过总测量误差的1/3~1/5。例如检测00级平台需选用000级校准平尺，激光干涉仪需定期溯源检定。

二、核心精度指标检测方法

铸铁平台精度检测的核心是平面度，辅以表面粗糙度、接触点数、几何尺寸等指标，不同精度等级（00级、0级、1级、2级）对应不同检测严苛度，以下为各指标的高深检测技术：

（一）平面度检测：核心基准指标的无误测量

平面度是判定平台精度等级的核心依据，误差越小精度越高，需根据平台尺寸与精度等级选择适配方法：

1. 激光干涉仪法：高精度场景：适用于00级、0级高精度平台检测，利用激光的高准直性构建理想平面基准。将激光干涉仪发射端固定，接收端通过细致移动机构沿平台表面按网格状布点（网格密度根据平台尺寸设定，常规200mm×200mm为一个测点），逐点记录实际表面与理想平面的光程差，通过专用软件计算平面度误差。该方法测量精度可达0.001mm，能有效捕捉微小平面缺陷，尤其适合大型细致平台检测。

2. 节距法（角差法）：大型平台快捷检测：针对长边超过2m的大型平台，采用桥板分段测量。将桥板（长度根据平台尺寸选取，通常为500mm）置于被测面，通过电子水平仪或自准直仪读取各段前后两点的倾斜角，换算为高度差值，再经数据处理得到整体平面度误差。该方法可避免大型平尺自身精度不足的问题，测量效率与精度兼顾，是工业场景大型平台检测的主流方法。

3. 平晶干涉法：微小区域高精度验证：适用于平台局部微小区域的平面度验证，将光学平晶（精度高于平台2级）贴合于平台表面，注入透明介质（如航空煤油），利用光的干涉原理形成干涉条纹。通过观察条纹的弯曲程度与分布，判断局部区域的平面度误差——条纹平直说明区域平整，条纹弯曲程度与误差值正相关，可通过条纹数量换算具体误差（每根条纹对应0.00058μm的误差）。

4. 指示器测量法：中精度平台常规检测：将平台放置于标准基准平板上，调整平台使对角线角点等高，用百分表或千分表沿多条平行直线与对角线方向逐点测量，记录各测点示值，通过图解法或计算法（如很小二乘法）处理数据，得到平面度误差。该方法操作相对简便，适用于1级、2级平台检测，需注意测量力恒定（避免平台微小变形），通常配备恒力测量装置。

（二）表面质量检测：粗糙度与接触点数判定

表面质量直接影响平台的基准稳定性与耐磨性，是精度等级的重要辅助指标：

1. 表面粗糙度检测：采用高精度表面粗糙度仪，选取平台不同区域（至少3个均匀分布区域）进行测量，每个区域测量3次取平均值。00级平台要求Ra≤0.8μm，0级Ra≤1.6μm，1级Ra≤3.2μm，2级Ra≤6.3μm。对于超细致平台，可采用原子力显微镜进行微观形貌观测，确保表面无微小划痕或凸起。

2. 接触点数检测（涂色法）：在标准校准平尺表面均匀涂抹红丹粉或蓝油，与被测平台工作面轻压贴合后缓慢滑动，观察平台表面的显色点数。00级平台要求≥20点/200mm×200mm，0级≥16点/200mm×200mm，1级≥12点/200mm×200mm，2级≥8点/200mm×200mm。该指标直接反映平台表面的平整均匀性，是手工刮研工艺质量的核心判定标准。

（三）几何尺寸与辅助结构检测

除核心平面度外，平台的整体尺寸、T型槽等辅助结构的精度也需同步检测：

1. 整体尺寸检测：采用激光测距仪或高精度全站仪测量平台的长、宽、高及对角线尺寸，确保符合图纸公差要求。对于大型平台，需考虑温度对尺寸的影响，根据材料热膨胀系数进行误差修正（铁的热膨胀系数为11.7×10⁻⁶/℃）。

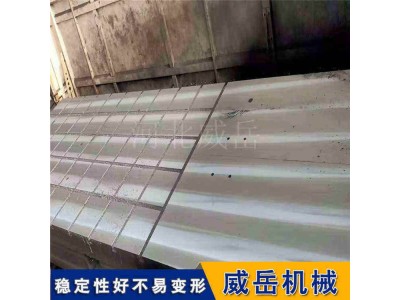

2. T型槽精度检测：针对带T型槽的平台，用标准T型塞规检测槽宽公差，用百分表配合等高块检测槽的垂直度与平行度（槽口与工作面垂直度误差≤0.02mm/m），用激光跟踪仪检测槽间距精度，确保装配与定位功能可靠。

（四）承载稳定性检测：精度持久性验证

高精度平台需保证重载工况下的精度稳定性，检测时模拟实际工况施加1.5倍额定载荷，保持24小时后，再次测量平面度误差，变形量需≤0.05mm/m。对于核心细致平台，还需进行重复定位精度测试，确保多次承载后精度波动≤±0.01mm。http://www.chinaweiyue.com/

三、检测误差控制与数据处理

高深的精度检测不仅在于测量过程，更在于误差的无误控制与数据的科学处理，避免各类误差干扰结果：

1. 误差来源识别与消除：常见误差包括量具误差（通过定期校准消除）、基准误差（选用高精度基准件，误差控制在总误差1/3以内）、环境误差（恒温恒湿防振控制）、人为误差（规范操作流程，多次测量取平均值）、测量力变形误差（使用恒力测量装置）。对于系统性误差，可采用修正法（已知误差值直接扣除）或反向对准法（对称位置测量抵消误差）消除。

2. 数据处理方法：采用很小二乘法或很小区域法处理测量数据，其中很小区域法更符合国标要求，能无误确定平面度误差的很小包容区域。通过专业数据处理软件绘制测点分布图与误差曲线，直观呈现平台精度状况，同时生成检测报告，包含平台规格、精度等级、各指标误差值、检测环境与仪器信息等核心内容。

四、检测结果判定与验收标准

根据GB/T 22095-2023标准，结合检测数据进行精度等级判定，核心判定依据如下：

1. 00级平台：200mm×200mm范围内平面度误差≤0.005mm，1000mm×750mm规格至顶误差≤0.015mm；接触点数≥20点/200mm×200mm；表面粗糙度Ra≤0.8μm，适用于微电子科研、仪器校准等高精度场景。

2. 0级平台：200mm×200mm范围内平面度误差≤0.01mm，1000mm×750mm规格至顶误差≤0.03mm；接触点数≥16点/200mm×200mm；表面粗糙度Ra≤1.6μm，适用于汽车核心零部件检测、模具制造等高精度工业场景。

3. 1级平台：200mm×200mm范围内平面度误差≤0.02mm，1000mm×750mm规格至顶误差≤0.06mm；接触点数≥12点/200mm×200mm；表面粗糙度Ra≤3.2μm，适用于工程机械检测、通用机械装配等常规工业场景。

4. 2级平台：200mm×200mm范围内平面度误差≤0.04mm，1000mm×750mm规格至顶误差≤0.12mm；接触点数≥8点/200mm×200mm；表面粗糙度Ra≤6.3μm，适用于重型工件毛坯检测、车间基础划线等粗精度场景。

五、检测后维护与精度保持

高精度检测完成后，需对平台进行规范维护，确保精度持久性：检测合格的平台需清洁表面后涂抹专用防锈油，长期存放需覆盖防尘罩并置于恒温环境；日常使用中避免硬物划伤工作面，定期（每6个月）进行精度复检，发现超差及时通过手工刮研或高精度磨削进行修复。

综上，铸铁平台的“高深莫测”精度检测，是标准环境控制、细致仪器操作、科学数据处理与严格标准判定的综合体系。只有将各环节无误把控，才能确保检测结果的可靠性，为工业生产与科研检测提供稳定的基准保障。
